负压称量罩是一种用于制药、微生物研究和科学实验等场所采样和称量专用的局部负压洁净设备,它提供一种垂直单向气流, 部分洁净空气在工作区循环，部分排出至附近区域，使工作区产生负压，防止交叉污染，用于保证工作区的高洁净度环境。在设备中进行粉尘、试剂称量、分装，可以控制粉尘、试剂外溢、上扬，防止粉尘、试剂对人体的吸入危害，还避免粉尘、试剂的交叉污染，保护外界环境及室内人员的安全。

称量操作区域由百级垂直层流参照2010版GMP的A级要求要求。符合中国GMP2010修订版（第五十二条、五十三条）、美国FDA cGMP、欧盟cGMP的要求进行设计。

负压称量罩结构说明：

称量单元采用模块式设计，现场组装拆卸方便。由初中效＋风机箱高效过滤器＋均流膜组成。控制采用西门子触摸屏变频器控制系统，并实时监控初效过滤器，中效过滤器，高效过滤器，均流膜的压差，风速等，另设异常报警功能

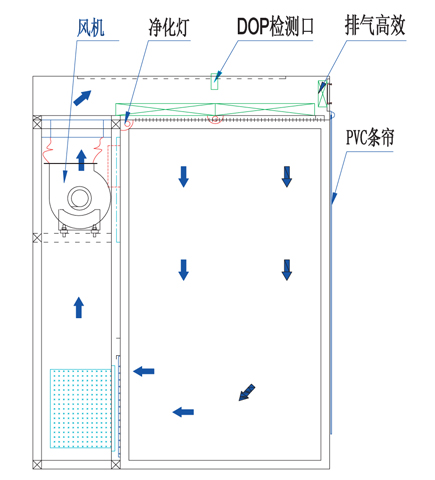

负压称量罩工作原理：

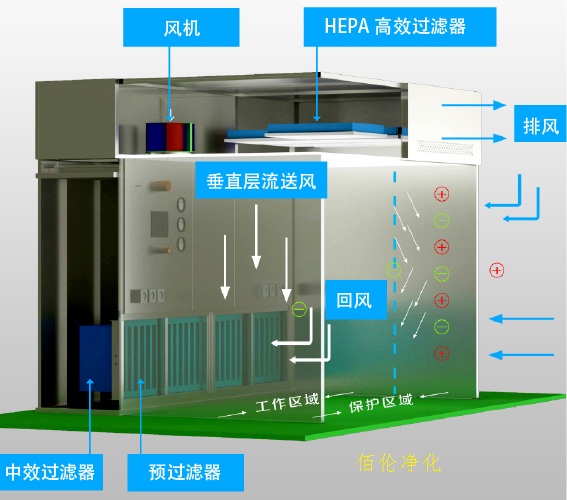

在压称量罩内进行操作时产生的少量粉尘首先由初、中效过滤后通过风机送入到高效静压箱，经过滤器过滤后有80~ 90%的洁净空气在均流膜的作物地送入到称量罩工作区域内，有10~ 20%的洁气直接排至称量罩外，这样在称量罩的工作区域内形成负压气流，确保粉尘不会向外污染房间。

负压称量罩特性及配置说明：

1 模块化设计、安装灵活、简单，内侧和地面连接处采用一体式團弧结构;

2 风速侦测自动变频系统，使工作区风速始终处于均匀稳定运行状态(0.45+20%m/s) ;

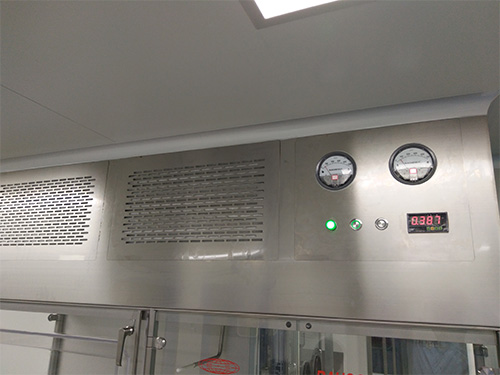

3 过滤器前后压差显示(可采用压差表直接显示或触摸屏显示) 实时监控各道过滤器的有效运行，并有压差超限报警显示；

4 主工作区独特的气流分流设计，确保称量罩工作区内为负压，有效保护了人员安全，避免了环境污染和产品交叉污染;

5 智能化控制模式和故障报警系统，有效保证运行的可靠性

6 人性化的设计，使各类过滤器更换操作更加方便，独特风道设计，有效控制了整机工作噪声;

7 配置个防护等级为IP66的工业播座，用于设备内电子称星器具取电用。

8 可根据用户要求配置全套西门子触摸屏、PLC控制器及变报器，也可简期配置，直接采用变频器的外接面教调节控制。

9 可选装冷却盘管或空调器，平衡运动过程中产生的热量。

10 全部根据用户要求定制非标尺寸的称量室。

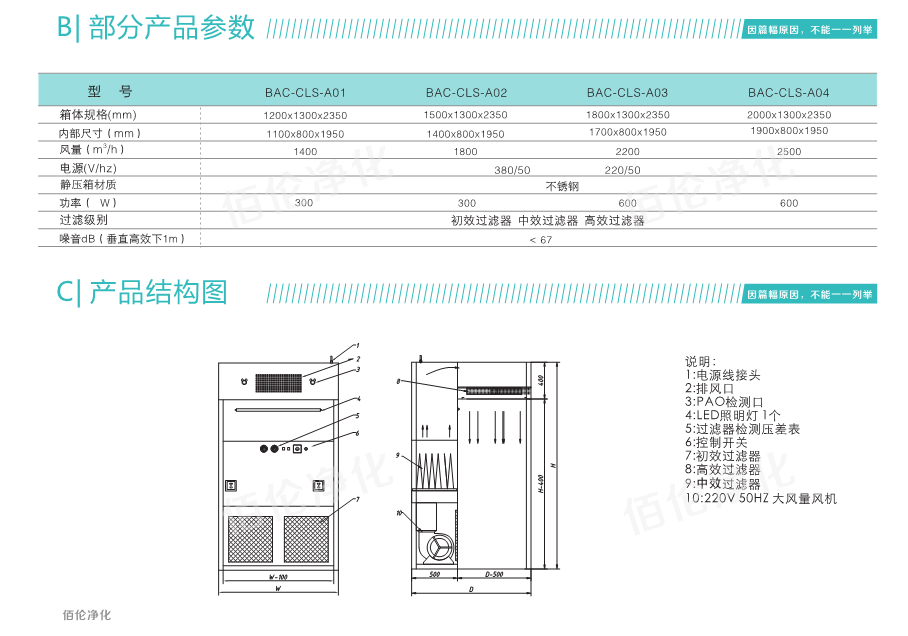

佰伦负压称量罩技术参考：
